Bảng điện 2 công tắc 3 ổ cắm là một bảng điện nhánh được thiết kế với 2 công tắc và 3 ổ cắm, đáp ứng nhu cầu sử dụng nhiều thiết bị điện trong gia đình hoặc văn phòng. Việc đấu nối bảng điện này đòi hỏi sự cẩn thận và hiểu biết về kỹ thuật điện để đảm bảo an toàn và hiệu quả.

Bài viết này sẽ cung cấp hướng dẫn chi tiết từng bước về cách đấu bảng điện 2 công tắc 3 ổ cắm một cách an toàn và đúng kỹ thuật.

Cách đấu bảng điện 2 công tắc 3 ổ cắm đơn giản & an toàn tại nhà

Trước khi bắt đầu quá trình đấu nối, việc chuẩn bị đầy đủ dụng cụ và vật tư là vô cùng quan trọng. Điều này giúp đảm bảo quá trình lắp đặt diễn ra suôn sẻ, an toàn và hiệu quả. Dưới đây là danh sách các dụng cụ và vật tư cần thiết:

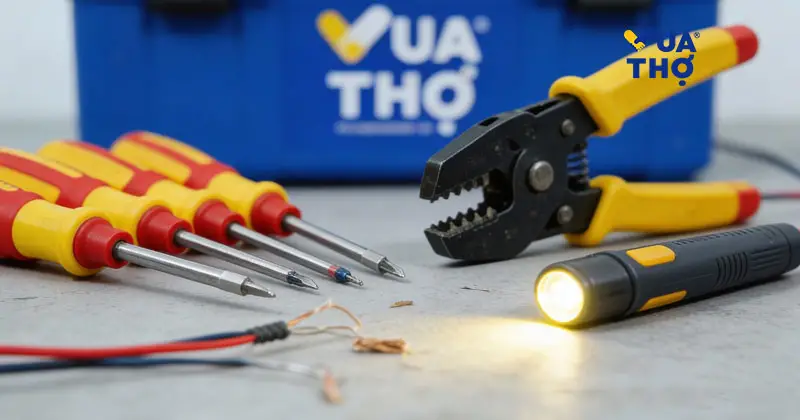

Dụng Cụ Điện

• Kìm cắt dây điện: Dùng để cắt dây điện theo chiều dài mong muốn.
• Kìm tuốt dây điện: Dùng để loại bỏ lớp vỏ cách điện bên ngoài dây điện mà không làm ảnh hưởng đến lõi dây dẫn.
• Tua vít (4 cạnh và 2 cạnh): Dùng để vặn ốc vít, cố định các thiết bị trên bảng điện. Nên chọn loại tua vít có tay cầm cách điện để đảm bảo an toàn.
• Bút thử điện: Dùng để kiểm tra xem có điện ở dây dẫn hoặc thiết bị hay không, giúp đảm bảo an toàn trong quá trình thao tác.
• Đồng hồ vạn năng (VOM): Hỗ trợ kiểm tra thông mạch, điện áp và dòng điện.
• Khoan tay: Dùng để khoan lỗ trên bảng điện để lắp đặt các thiết bị.

Vật Tư Điện

• Bảng điện (nhựa hoặc gỗ): Dùng để cố định các thiết bị điện. Chọn loại bảng điện có kích thước phù hợp với số lượng thiết bị cần lắp đặt.
• Công tắc điện: 2 công tắc đơn (loại hạt tròn hoặc hạt vuông tùy theo sở thích).
• Ổ cắm điện: 3 ổ cắm (nên chọn loại có màng che an toàn để bảo vệ trẻ em).
• Dây điện: Chọn dây điện có tiết diện phù hợp với công suất sử dụng. Dây pha (dây nóng) thường có màu đỏ/vàng/nâu, dây trung tính (dây nguội) có màu xanh dương/đen, và dây tiếp địa có màu xanh lá sọc vàng. Nên sử dụng dây điện chất lượng tốt để đảm bảo an toàn và độ bền.
• Aptomat (CB) hoặc RCD: Thiết bị bảo vệ giúp chống rò điện, đảm bảo an toàn. Mặc dù không bắt buộc, nhưng nên sử dụng để tăng cường bảo vệ.
• Băng keo cách điện: Dùng để bọc các mối nối dây điện, tránh rò rỉ điện. Chọn loại băng keo chuyên dụng, chịu nhiệt tốt.
• Ốc vít: Dùng để cố định các thiết bị trên bảng điện.
• Cầu chì: Một số sơ đồ có thể sử dụng cầu chì để bảo vệ mạch điện.

Thiết Bị Bảo Hộ

• Găng tay cách điện: Đảm bảo an toàn khi tiếp xúc với điện.
• Kính bảo hộ: Bảo vệ mắt khỏi các mảnh vụn hoặc tia lửa điện.

1. Phân tích sơ đồ nguyên lý

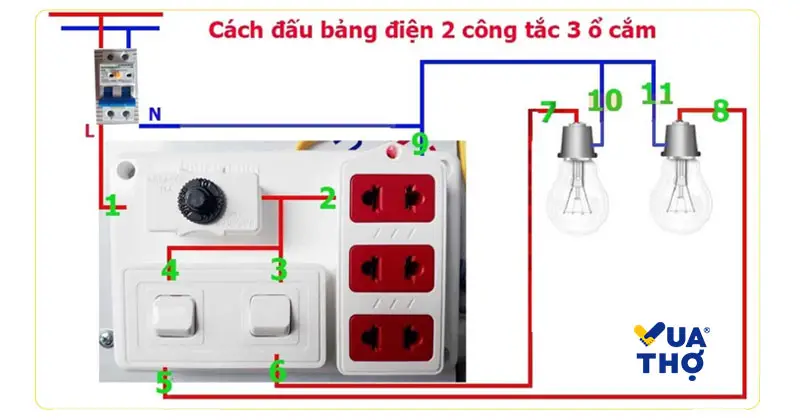

Trước khi tiến hành đấu nối, việc hiểu rõ sơ đồ nguyên lý là rất quan trọng. Sơ đồ giúp bạn hình dung được đường đi của dòng điện và cách kết nối các thiết bị một cách chính xác. Dưới đây là sơ đồ nguyên lý cơ bản:

• Dây nóng (L): Dây này sẽ đi từ nguồn điện qua aptomat (nếu có), sau đó chia thành các nhánh để cấp điện cho 2 công tắc và 3 ổ cắm. Công tắc chỉ kết nối với dây nóng để đảm bảo an toàn và giúp ngắt điện hoàn toàn khi tắt.
• Dây nguội (N): Dây này sẽ đi trực tiếp từ nguồn điện đến các ổ cắm.
• Dây tiếp địa (PE): Nếu hệ thống điện có dây tiếp địa, dây này sẽ được nối với chân tiếp địa của các ổ cắm.
• Công tắc: Mỗi công tắc sẽ điều khiển một hoặc nhiều ổ cắm hoặc thiết bị điện khác. Dây từ công tắc sẽ nối với một cực của thiết bị cần điều khiển, cực còn lại của thiết bị sẽ nối với dây nguội.
• Ổ cắm: Một ổ cắm có thể được đấu trực tiếp với nguồn điện (dây nóng và dây nguội), trong khi các ổ cắm khác có thể được điều khiển thông qua công tắc.

Khác với bảng điện ít thiết bị, bảng điện 3 ổ cắm đòi hỏi dây nguồn phải có tiết diện lớn (tối thiểu 2.5mm).

• Dây Lửa (L): Đi qua cầu chì/Aptomat → Chia ra 3 nhánh cho 3 ổ cắm và 1 nhánh nối cầu sang 2 công tắc.

• Dây Nguội (N): Đấu chung cho cả 3 ổ cắm và trỏ ra các đầu bóng đèn.

• Ưu điểm của sơ đồ này: Giúp các thiết bị hoạt động độc lập, khi một ổ cắm gặp sự cố, các ổ còn lại và đèn vẫn hoạt động bình thường.

Tùy vào nhu cầu sử dụng, bạn có thể lựa chọn loại bảng điện phù hợp. Nếu khu vực lắp đặt chỉ cần điều khiển ít thiết bị hơn, bạn có thể tham khảo bài viết hướng dẫn [Cách đấu bảng điện 2 công tắc 1 ổ cắm] để tiết kiệm thời gian và vật tư."

---

2. Các bước thực hiện cách đấu bảng điện 2 công tắc 3 ổ cắm

Bước 1: Chuẩn bị thiết bị chịu tải cao

• 01 Bảng điện cỡ lớn.

• 03 Ổ cắm loại tốt (chịu tải 16A).

• 02 Công tắc hạt đơn.

• 01 Cầu chì hoặc Aptomat khối (CB).

Bước 2: Đấu dây cho cụm 3 ổ cắm

• Nối cầu dây lửa giữa 3 cực L của ổ cắm.

• Nối cầu dây nguội giữa 3 cực N của ổ cắm.

• Mẹo Vua Thợ: Hãy siết vít thật chặt tại các điểm nối cầu để tránh phát sinh nhiệt khi cắm cùng lúc nhiều thiết bị nặng như nồi cơm điện, ấm siêu tốc.

Bước 3: Đấu nối cụm công tắc

• Lấy dây lửa từ cầu chì nối vào một cực của công tắc 1, sau đó nối cầu sang công tắc 2.

• Hai cực còn lại của công tắc sẽ đấu ra 2 thiết bị chiếu sáng riêng biệt.

Bước 4: Kiểm tra và vận hành

• Dùng bút thử điện kiểm tra từng ổ cắm một.

• Thử bật/tắt công tắc để đảm bảo không có hiện tượng chập mạch giữa dây lửa và dây nguội.

---

3. Những lưu ý an toàn khi sử dụng bảng điện nhiều ổ cắm

Khi áp dụng cách đấu bảng điện 2 công tắc 3 ổ cắm, gia chủ thường có xu hướng cắm rất nhiều thiết bị vào cùng một chỗ. Vua Thợ khuyến cáo:

• Tổng công suất: Không nên vượt quá 3000W trên cùng một bảng điện nếu dây nguồn chỉ là 2.5mm.

• Vị trí lắp đặt: Tránh những nơi gần nguồn nước như bồn rửa chén (Thủy khắc Hỏa) để đảm bảo an toàn.

Tạm kết

Với hướng dẫn cách đấu bảng điện 2 công tắc 3 ổ cắm trên đây, hy vọng bạn có thể tự tin hoàn thiện hệ thống điện cho khu vực chức năng của gia đình. Đừng quên, nếu cần sự hỗ trợ chuyên nghiệp và nhanh chóng, đội ngũ Vua Thợ luôn sẵn sàng có mặt 24/7!
