Bảng điện 2 công tắc 1 ổ cắm là thiết bị phổ biến trong mọi gia đình, giúp điều khiển hệ thống chiếu sáng và cung cấp nguồn điện tiện lợi. Tuy nhiên, việc đấu nối không đúng kỹ thuật có thể dẫn đến chập cháy hoặc nguy cơ điện giật.

Trong bài viết này, Vua Thợ sẽ hướng dẫn bạn cách đấu bảng điện 2 công tắc 1 ổ cắm chi tiết từ khâu chuẩn bị đến sơ đồ đấu dây chuẩn xác, giúp bạn tự tin sửa chữa và lắp đặt an toàn tại nhà.

---

1. Chuẩn bị dụng cụ và thiết bị trước khi đấu nối

Trước khi tìm hiểu cách đấu bảng điện 2 công tắc 1 ổ cắm, bạn cần chuẩn bị đầy đủ dụng cụ để quá trình thực hiện diễn ra suôn sẻ và đảm bảo an toàn tuyệt đối.

1.1. Dụng cụ cần thiết

• Tua vít: Loại dẹt và bake để siết chặt các ốc vít.

• Kìm cắt và kìm tuốt dây: Dùng để xử lý lõi dây điện mà không làm đứt lõi.

• Bút thử điện: Công cụ "sống còn" để kiểm tra nguồn điện.

• Băng keo điện: Cách điện cho các mối nối.

1.2. Thiết bị điện

• Bảng điện (Táp lô): Kích thước phù hợp.

• Công tắc & Ổ cắm: 2 công tắc đơn và 1 ổ cắm chất lượng cao (như Panasonic, Sino, Schneider).

• Cầu chì hoặc CB (Aptomat): Để bảo vệ mạch điện khỏi quá tải.

• Dây điện: Chọn dây có tiết diện phù hợp công suất thiết bị.

---

2. Sơ đồ đấu dây bảng điện 2 công tắc 1 ổ cắm

Để thực hiện đúng cách đấu bảng điện 2 công tắc 1 ổ cắm, bạn cần nắm rõ các ký hiệu sau:

• L (Line): Dây nóng (thường màu đỏ/vàng).

• N (Neutral): Dây nguội (thường màu xanh/trắng).

• CC: Cầu chì; CT1, CT2: Công tắc 1 và 2.

Nguyên lý hoạt động: Dây nóng sẽ đi qua cầu chì để bảo vệ, sau đó chia nhánh sang ổ cắm và các công tắc. Dây nguội sẽ đi trực tiếp vào ổ cắm và các đầu còn lại của bóng đèn.

>>> Xem thêm: Cách Đấu Bảng Điện 3 Công Tắc 3 Ổ Cắm Chi Tiết & An Toàn Nhất

3. Hướng dẫn chi tiết cách đấu bảng điện 2 công tắc 1 ổ cắm (5 Bước)

Bước 1: Lắp đặt thiết bị lên bảng điện

Gắn chắc chắn 2 công tắc, 1 ổ cắm và cầu chì vào các vị trí trên bảng điện bằng ốc vít. Đảm bảo các thiết bị không bị lung lay khi thao tác.

Bước 2: Đấu dây nguồn vào bảng điện

• Dây nóng (L): Đấu từ nguồn điện vào một cực của cầu chì. Từ cực còn lại của cầu chì, bạn đấu dây nối đến một chân của ổ cắm và lần lượt đến một chân của mỗi công tắc.

• Dây nguội (N): Đấu dây nguội trực tiếp vào chân còn lại của ổ cắm.

Bước 3: Đấu dây từ công tắc ra thiết bị

• Từ chân còn lại của công tắc 1, đấu dây ra bóng đèn số 1.

• Từ chân còn lại của công tắc 2, đấu dây ra bóng đèn số 2.

Bước 4: Đấu dây nguội cho thiết bị

Tất cả các dây nguội của các bóng đèn sẽ được nối chung lại với dây nguội của nguồn điện để khép kín mạch.

Bước 5: Kiểm tra và hoàn thiện

Sử dụng bút thử điện kiểm tra lại các mối nối. Sau đó bật nguồn điện và thử nghiệm các công tắc, ổ cắm xem có hoạt động đúng chức năng hay không.

---

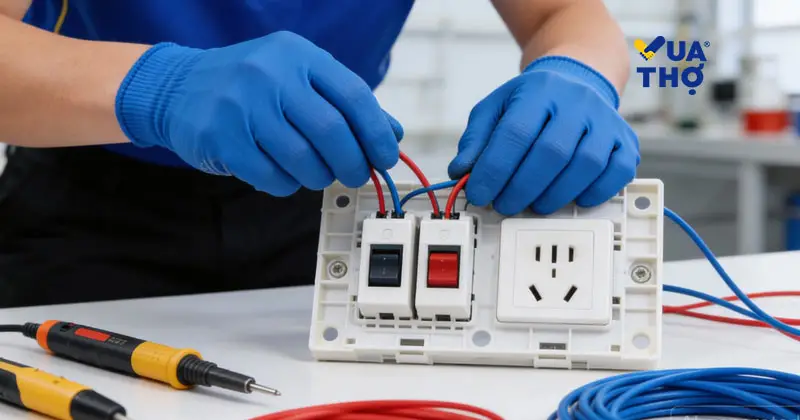

4. Các lỗi thường gặp và lưu ý an toàn "xương máu"

Trong quá trình thực hiện cách đấu bảng điện 2 công tắc 1 ổ cắm, bạn có thể gặp các lỗi sau:

• Đèn không sáng/Ổ cắm không điện: Thường do lỏng mối nối hoặc đứt dây ngầm. Cần kiểm tra kỹ các điểm tiếp xúc ốc vít.

• Nguy cơ điện giật: Do rò rỉ điện ở các mối nối không kín. Bạn phải luôn ngắt cầu dao tổng trước khi làm và quấn băng keo điện thật kỹ.

Lưu ý: Không sử dụng quá tải công suất cho phép của bảng điện. Đối với các thiết bị nặng như máy lạnh, máy bơm, hãy sử dụng CB riêng biệt.

---

5. Xu hướng bảng điện thông minh và lựa chọn thương hiệu uy tín

Hiện nay, bên cạnh các dòng truyền thống của Sino (giá rẻ), Panasonic (bền bỉ) hay Schneider (cao cấp), xu hướng bảng điện thông minh tích hợp IoT đang dần phổ biến. Các thiết bị này cho phép bạn điều khiển đèn qua smartphone, hẹn giờ tự động và giám sát điện năng tiêu thụ.

---

6. Tại sao bạn nên gọi thợ điện chuyên nghiệp từ Vua Thợ?

Dù bạn đã biết cách đấu bảng điện 2 công tắc 1 ổ cắm, nhưng việc thi công thực tế tại nhà đôi khi gặp khó khăn do hệ thống dây cũ hoặc thiếu dụng cụ chuyên dụng.

• An toàn tuyệt đối: Thợ điện Vua Thợ tuân thủ quy trình an toàn nghiêm ngặt, sử dụng thiết bị đo kiểm hiện đại.

• Thi công thẩm mỹ: Chúng tôi cam kết đi dây gọn gàng, lắp đặt bảng điện cân đối, bền đẹp.

• Dịch vụ 24/7: Luôn sẵn sàng hỗ trợ bạn sửa chữa điện nước, đặc biệt là trong các chiến dịch [dọn nhà đón Tết] để ngôi nhà luôn lung linh và an toàn.

• Bảo hành dài hạn: Mọi thiết bị lắp đặt như bảng điện, công tắc đều được Vua Thợ cam kết chất lượng.

---

Tạm kết

Nắm vững cách đấu bảng điện 2 công tắc 1 ổ cắm không chỉ giúp bạn xử lý nhanh các nhu cầu chiếu sáng mà còn giúp bạn giám sát chất lượng thi công trong nhà tốt hơn.

Tuy nhiên, an toàn điện luôn là ưu tiên hàng đầu. Nếu bạn cần lắp đặt hệ thống điện thông minh hoặc sửa chữa cấp tốc, hãy liên hệ ngay với Vua Thợ.
