Bạn đang muốn tự tay nâng cấp hệ thống chiếu sáng tại nhà nhưng chưa biết cách đấu bảng điện 3 công tắc 3 ổ cắm sao cho đúng kỹ thuật? Đây là mẫu bảng điện phổ biến nhất trong các căn hộ hiện đại, cho phép điều khiển cùng lúc 3 bóng đèn và cung cấp nguồn điện cho các thiết bị ngoại vi.

Trong bài viết này, Vua Thợ sẽ hướng dẫn bạn từng bước từ sơ đồ lý thuyết đến thực hành lắp đặt thực tế, đảm bảo an toàn tuyệt đối và tính thẩm mỹ cho ngôi nhà.

---

1. Chuẩn bị vật dụng trước khi thi công bảng điện

Để quá trình lắp đặt diễn ra suôn sẻ và không bị gián đoạn, bạn cần chuẩn bị đầy đủ các vật tư và dụng cụ sau:

• Vật tư thiết bị:

  • 1 bảng điện (táp lô) nhựa hoặc gỗ.

  • 3 công tắc đơn (loại hạt tròn hoặc hạt vuông tùy thẩm mỹ).

  • 3 ổ cắm điện (nên chọn loại có màng che an toàn).

  • 1 Cầu chì hoặc Aptomat (CB) bảo vệ (không bắt buộc nhưng Vua Thợ khuyên dùng).

  • Dây điện: Dây lửa (đỏ/vàng) và dây nguội (xanh/trắng).

• Dụng cụ kỹ thuật:

  • Kìm cắt, kìm tuốt dây điện chuyên dụng.

  • Tua vít (4 cạnh và 2 cạnh).

  • Bút thử điện.

  • Băng dính điện cách điện.

---

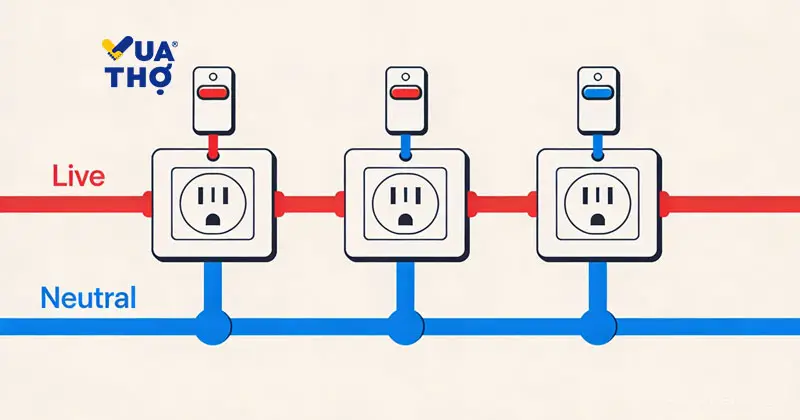

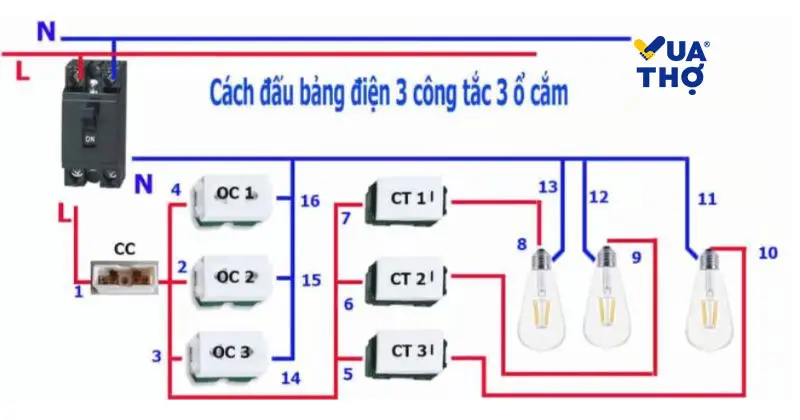

2. Sơ đồ đấu bảng điện 3 công tắc 3 ổ cắm chuẩn kỹ thuật

Trước khi bắt tay vào đấu nối, bạn cần nắm vững sơ đồ nguyên lý. Việc hiểu rõ đường đi của dòng điện giúp bạn tránh được các lỗi gây chập cháy nguy hiểm.

Nguyên lý cơ bản:

• Dây Nóng (L - Màu Đỏ): Đi từ nguồn qua cầu chì (nếu có), sau đó chia nhánh đi vào 3 ổ cắm và 3 công tắc.

• Dây Nguội (N - Màu Xanh): Đi trực tiếp vào các cực còn lại của 3 ổ cắm và nối với một đầu của bóng đèn.

• Dây Điều Khiển: Đi từ cực còn lại của mỗi công tắc ra từng bóng đèn tương ứng.

---

3. Hướng dẫn chi tiết cách đấu bảng điện 3 công tắc 3 ổ cắm (4 Bước)

Hãy thực hiện theo quy trình dưới đây để đảm bảo độ chính xác và an toàn:

Bước 1: Lắp đặt thiết bị lên bảng điện

Đưa 3 công tắc và 3 ổ cắm vào các vị trí đã đục sẵn trên bảng điện. Cố định chúng bằng vít sao cho chắc chắn, không bị lỏng lẻo khi cắm phích điện hoặc bật công tắc.

Bước 2: Đấu nối dây cho ổ cắm (Nguồn chính)

• Nối các cực L (Lửa) của 3 ổ cắm lại với nhau thành một hàng.

• Nối các cực N (Nguội) của 3 ổ cắm lại với nhau.

• Kết nối dây nguồn lửa và nguồn nguội từ hệ thống vào các hàng cực tương ứng này.

Bước 3: Đấu nối dây cho công tắc

• Trích một đoạn dây từ cực L (Lửa) của ổ cắm nối sang một cực của công tắc thứ nhất.

• Nối cầu (nhảy dây) từ cực đó sang 2 công tắc còn lại. Lúc này, cả 3 công tắc đều đã có nguồn điện chờ.

• Ở cực còn lại của mỗi công tắc, bạn đấu dây ra bóng đèn số 1, số 2 và số 3.

Bước 4: Kiểm tra và hoàn thiện

Sử dụng băng dính điện quấn kỹ các mối nối nếu có dây hở. Đậy nắp bảng điện và cố định lên tường. Trước khi đóng cầu dao, hãy dùng bút thử điện kiểm tra xem có hiện tượng rò rỉ điện ra vỏ bảng điện hay không.

---

4. Những lưu ý "sống còn" để đảm bảo an toàn cháy nổ

Làm việc với điện luôn tiềm ẩn rủi ro. Vua Thợ lưu ý bạn 3 nguyên tắc vàng:

1. Ngắt điện hoàn toàn: Luôn ngắt Aptomat tổng trước khi thực hiện bất kỳ thao tác đấu nối nào.

2. Chọn tiết diện dây phù hợp: Đối với ổ cắm (tải nặng), nên dùng dây tối thiểu 2.5mm. Đối với công tắc đèn, có thể dùng dây 1.5mm. Việc dùng dây quá nhỏ sẽ gây nóng, chảy nhựa và dẫn đến hỏa hoạn.

3. Siết chặt ốc vít: Các đầu dây điện phải được siết thật chặt vào cực thiết bị. Đầu nối lỏng sẽ tạo ra tia lửa điện (Arc fault), là nguyên nhân hàng đầu gây cháy bảng điện.

---

5. Tại sao bạn nên gọi thợ điện từ Vua Thợ?

Mặc dù cách đấu bảng điện 3 công tắc 3 ổ cắm có vẻ đơn giản trên lý thuyết, nhưng trong thực tế, các hệ thống điện âm tường cũ hoặc các loại bảng điện đời mới có thể làm bạn lúng túng.

• Chuyên môn cao: Thợ điện của chúng tôi có chứng chỉ nghề, nắm rõ các quy chuẩn an toàn điện Việt Nam.

• Dụng cụ hiện đại: Sử dụng máy đo chuyên dụng để kiểm tra thông mạch và rò điện, đảm bảo hệ thống hoạt động hoàn hảo sau khi lắp đặt.

• Tiết kiệm thời gian: Thay vì loay hoay cả buổi, thợ điện Vua Thợ sẽ xử lý chỉ trong 30-45 phút, bao gồm cả việc đi dây thẩm mỹ.

>>> Xem thêm: Dọn Nhà Theo Giờ Hay Trọn Gói?

---

6. Kết luận

Biết cách đấu bảng điện 3 công tắc 3 ổ cắm không chỉ giúp bạn chủ động trong việc sửa chữa gia dụng mà còn giúp bạn giám sát quá trình thi công của thợ tốt hơn. Nếu bạn gặp bất kỳ khó khăn nào hoặc muốn lắp đặt hệ thống điện an toàn, chuyên nghiệp cho gia đình, hãy liên hệ ngay với Vua Thợ.
